Produktdetails
Herkunftsort: CHINA
Markenname: LENGE
Zertifizierung: CE / ISO
Modellnummer: LCTW
Zahlungs-u. Verschiffen-Ausdrücke
Min Bestellmenge: 1 Satz
Preis: Negotiate
Verpackung Informationen: Holzetuis
Lieferzeit: 15 - 20 Tage
Zahlungsbedingungen: T/T, L/C
Versorgungsmaterial-Fähigkeit: 500 eingestellt pro Monat
Produktbezeichnung: |
dynamischer Durchlaufkasten |
Typ: |
Doppeltürer Stil |
Material: |
SUS 304/316L |
Bewertete Luft-Geschwindigkeit: |
0.45 ± 20 % m3/h |
Macht: |
0,2 Kilowatt |
Geräusche: |
≤ 65 DB |
Gesamtgröße: |
720 x 560 x 1050 |
Anwendung: |
Pharmazeutische Herstellung |
Produktbezeichnung: |
dynamischer Durchlaufkasten |
Typ: |
Doppeltürer Stil |
Material: |
SUS 304/316L |
Bewertete Luft-Geschwindigkeit: |
0.45 ± 20 % m3/h |
Macht: |
0,2 Kilowatt |
Geräusche: |
≤ 65 DB |
Gesamtgröße: |
720 x 560 x 1050 |
Anwendung: |
Pharmazeutische Herstellung |

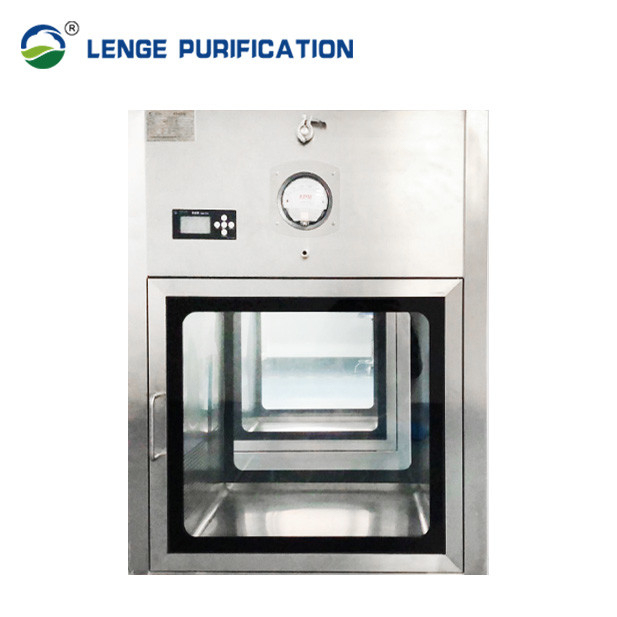

Doppeltürer Dynamic Pass Box für die pharmazeutische Produktion
Definition:
Dynamic Pass Boxes, auch Airlock Pass Boxes oder Transfer Hatches genannt, sind spezielle Geräte, die in Reinraumumgebungen verwendet werden.
Sie sollen den kontrollierten Transport von Materialien, Ausrüstung oder Personal zwischen verschiedenen Reinraumzonen oder Bereichen mit unterschiedlichem Reinheitsgrad erleichtern.
Funktionalität:
Dynamic Pass Boxes verwenden eine Kombination aus Luftstrom, Druckdifferenzialen und verschränkenden Türmechanismen, um das erforderliche Reinheitsniveau während des Transferprozesses aufrechtzuerhalten.
Sie sorgen dafür, dass die Übertragung ohne Beeinträchtigung der Luftqualität und der Kontaminationskontrolle im Reinraum erfolgt.
Konstruktionsmerkmale:
Dynamic Pass Boxes haben in der Regel zwei oder mehr Türen, wobei eine Tür zum Bereich mit höherer Reinheit führt und die anderen Türen zum Bereich mit niedrigerer Reinheit.
Die Türen sind verschlossen, sodass nur eine Tür auf einmal geöffnet werden kann, was eine Kreuzkontamination verhindert.
Sie können auch HEPA-Filter (High-Efficiency Particulate Air), Luftstromsensoren und Drucküberwachungssysteme enthalten, um die gewünschte Luftqualität und Druckdifferenzen zu erhalten.
Betrieb:
Wenn ein Gegenstand oder eine Person übertragen werden muss, wird folgender typischer Prozess befolgt:
Der Gegenstand oder die Person betritt die Passbox aus dem unteren Reinheitsbereich.
Die Tür zum unteren Sauberkeitsbereich wird geschlossen und die Tür zum höheren Sauberkeitsbereich wird geöffnet.
Der Gegenstand oder die Person wird dann in den Bereich mit höherer Sauberkeit gebracht.
Die Tür zum Bereich mit höherer Sauberkeit wird geschlossen und der Zyklus kann in entgegengesetzte Richtung wiederholt werden.
Vorteile:
Kontaminationskontrolle: Dynamic Pass Boxes verhindern, dass Schadstoffe aus der Außenumgebung in den Reinraum gelangen, wodurch die erforderliche Luftqualität erhalten bleibt.
Optimierung des Arbeitsablaufs: Sie erleichtern die effiziente und kontrollierte Bewegung von Materialien, Ausrüstung und Personal zwischen verschiedenen Sauberkeitszonen.
Flexibilität: Dynamic Pass Boxes können so konzipiert und konfiguriert werden, dass sie unterschiedliche Größen, Formen und Arten von Gegenständen aufnehmen.
Anwendungen:
Dynamische Passboxen werden häufig in Industriezweigen wie:
Pharmazeutische Industrie
Herstellung von Halbleitern
Forschung in der Biotechnologie
Herstellung von Medizinprodukten
Luft- und Raumfahrt und Elektronik
Die dynamische Passbox ist eine Ausrüstung, die für den Transport von Gütern verwendet wird und die Luft auf beiden Seiten des Raumes trennen kann.
Es wird am Eingang des Reinraums installiert, um die Partikelkontamination zu minimieren.
Reinraum.
| Modell | LCTW3 - 040040 | LCTW4 - 050050 | LCTW6 - 060060 | LCTW6 - 060080 | LCTW8 - 070070 | LCTW10 - 080080 | LCTW16 - 100100 |
| Material | SUS 304/316L aus Edelstahl | ||||||
| Typ | Eckart, Drei-Türart, Doppelschichtart, individuell | ||||||
|
Außengröße W x D x H |
620 x 460 x 950 | 720 x 560 x 1050 | 820 x 660 x 1150 | 820 x 660 x 1350 | 920 x 760 x 1250 | 1020 x 860 x 1350 | 1220 x 1060 x 1600 |
|
Innengröße Ich bin nicht derjenige. |
400 × 400 × 400 | 500 × 500 × 500 | 600 × 600 × 600 | 600 × 600 × 800 | 700 × 700 × 700 | 800 × 800 × 800 | 1000 × 1000 × 1000 |
| Gewicht (Kg) | 80 | 100 | 130 | 160 | 180 | 210 | 250 |
| Benutzerdefinierte Größe | Erhältlich | Erhältlich | Erhältlich | Erhältlich | Erhältlich | Erhältlich | Erhältlich |
| Nummer der Tür | 2 bis 4 | ||||||
| Material der Tür | Gehärtetes Glas | ||||||
| Verriegelung | Mechanische / Elektronische | ||||||
| Steuerungsmodus | Automatische / manuelle Bedienung | ||||||
| Konstruktion von Arbeitsbereich |
Integrierte Kreisbogen-Ecke | ||||||
| Nennluft Geschwindigkeit (m / s) |
0.45 ± 20 % | ||||||
|
UV-Lampe (W) |
6 × 2 | 8 × 2 | 8 × 2 | 8 × 2 | 15 × 2 | 20 × 2 | 20 × 2 |
|
Geräusche (dB) |
65 | ||||||
| Stromversorgung | 220 V, 50 Hz | ||||||
| Macht | 0.2 kW | 0.2 kW | 0.2 kW | 0.2 kW | 0.2 kW | 0.3 kW | 0.3 kW |
Anmerkung: Die obigen Spezifikationen dienen lediglich der Referenz der Kunden.
Die gehärteten Glastüren bieten einen klaren Blick auf die Innenkammer.
Vielfalt an Zubehör und Abmessungen.
Einschließungssystem:
Hergestellt für die anspruchsvollsten Anwendungen in kontrollierter Umgebung.
Die gehärteten Glastüren ermöglichen eine sichtbare Einsicht in das Innere.
Die Rahmenlose Konstruktion ist leicht zu reinigen, ohne dass sich Verunreinigungen ansammeln.
Edelstahlrahmen und 5 mm dicke Doppeldeck-Glastür.- Ich weiß.
